La nacelle de Strato-C en images

Swiss Strato effectuera prochainement le lâcher de Strato-C pour le compte d’une école, le CO de Jolimont à Fribourg. La conception et la réalisation de la nacelle ont été confiées à Swiss Strato.

Objectifs de la mission:

  • Imager la terre depuis la stratosphère
  • Imager l’évolution et l’éclatement du ballon, puis la descente sous parachute
  • Relever de températures, pressions, données GPS
  • Suivi en temps réel du ballon

L’équipement/contenu de la nacelle :

  • GoPro Hero 3, filme horizontalement
  • GoPro Hero 3, filme horizontalement + mini-caquelon à fondue au premier plan
  • GoPro Hero 2, filme le ballon
  • APRS
  • Balise GPS Spot 2
  • Ordinateur de vol + capteurs température/pression
  • Sonde de température intérieure
  • Sachet contenant les cheveux des élèves

Plus d’informations sur Strato-C

Nouvelle version de la nacelle Strato-2
Une fois les objectifs fixés et l’équipement défini, la réflexion s’est faite sur la réalisation d’une nacelle. Il a été décidé de reprendre le concept de la nacelle de Strato-2, mais en corrigeant ou en améliorant plusieurs points suite aux divers problèmes rencontrés lors de ce précédent vol.

Tout comme la nacelle de Strato-2, celle de Strato-C est réalisée en polystyrène extrudé (XPS) de 20mm d’épaisseur. Elle possède 2 côtés inclinés à 25°: Les caméras GoPro, une de chaque côté, filmeront ainsi 2/3 de la terre et 1/3 de ciel noir. Une troisième caméra GoPro est fixée sur l’un des côtés à l’intérieur et filmera l’évolution du ballon, son éclatement puis la descente sous parachute. Une des 2 caméras sur le côté filmera un mini caquelon à fondue au premier plan.

Contrairement à la nacelle de Strato-2, celle-ci possède des aérations pour évacuer la chaleur dégagée par les GoPro. Pour rappel, les GoPro s’éteignent automatiquement si leur température dépasse 51°C. Les caméras ne sont donc plus intégrées dans le polystyrène. Les découpes autour des objectifs sont larges afin de laisser passer l’air. Le but n’est donc plus d’avoir une nacelle totalement hermétique, bien au contraire. La température à l’intérieur de la nacelle devrait se situer entre 1°C et 20°C.

Strato-C

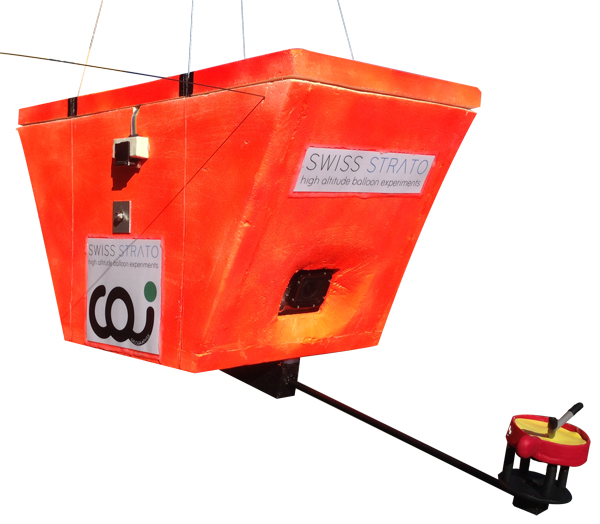

Un mini-caquelon à fondue a été fabriqué par les élèves du CO de Jolimont. Il sera filmé par une des 3 GoPro. Il est fixé au bout d’une tige à quelques 25cm de la caméra.

L’antenne de l’APRS a changé de place. Elle se retrouve désormais en partie haute et intégrée dans la nacelle. Le connecteur tout comme l’antenne sont ainsi mieux protégés lorsque la nacelle se posera au sol.

Un ordinateur de vol (Eagle Flight Computer) a été installé afin d’enregistrer la température, la pression atmosphérique ainsi que les données GPS. Les capteurs se situent à l’extérieur, sur un des côtés de la nacelle. Les données sont enregistrées à intervalles de 6 secondes. L’EFC est alimenté par une pile 9V.

Pour retrouver la nacelle une fois au sol, nous utilisons une balise GPS Spot 2. Afin que la puce GPS soit toujours orientée vers le ciel, un berceau 360° a été réalisé: Peut importe la position de la nacelle, le Spot 2 est toujours tourné dans la bonne direction garantissant de ce fait une bonne réception satellite.

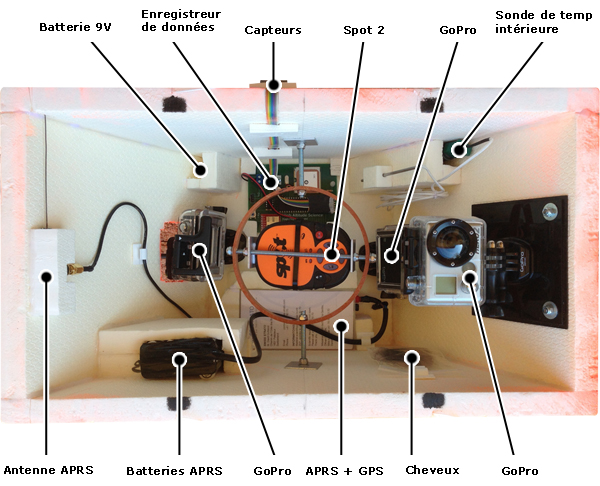

Strato-C intérieur

Dans le but d’améliorer la visibilité de la charge utile une fois retombée au sol, la nacelle a été peinte en orange fluo. Dans un champs, dans la neige, en haut d’un arbre, elle sera toujours bien visible.

La nacelle avec tout son équipement pèse 1’856 grammes. La charge sous le ballon avoisinera les 2kg avec le parachute et les suspentes. Les dimensions extérieures de la nacelle sont les suivantes: H=250mm, B=450mm, b=250mm, L=250mm

Informations en 4 langues

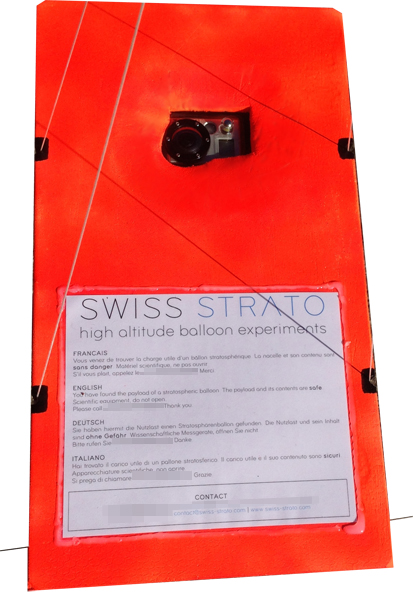

Dans le cas de la perte de la nacelle, mais que quelqu’un venait à la retrouver, une notice en 4 langues, située sur le couvercle, informe que le contenu de cette dernière est sans danger et qu’il convient de contacter Swiss Strato selon les coordonnées jointes. En cas de dégradation ou perte de la notice, à l’intérieure se trouve également les coordonnées de Swiss Strato.

Strato-C

Résumé des améliorations apportées
Suite au vol de Strato-2, plusieurs problèmes ont été mis en évidence et sont corrigés avec cette nouvelle version de la nacelle:

  • Peinture orange fluo
  • Aérations autour des caméras
  • Déplacement de l’antenne APRS
  • Déporter les sondes de mesures à l’extérieur pour une meilleure précision
  • Ajout d’une sonde de température à l’intérieur de la nacelle
  • Les caméras sont fixées par leur propre support
  • Berceau 360° pour la balise Spot 2
  • Les suspentes passent par dessous pour une meilleures sécurité de l’ensemble
  • Meilleure disposition des divers éléments
  • Meilleure répartition des charges

L’ensemble matériel a été testé dans la nacelle. Tout est prêt pour le vol stratosphérique!
